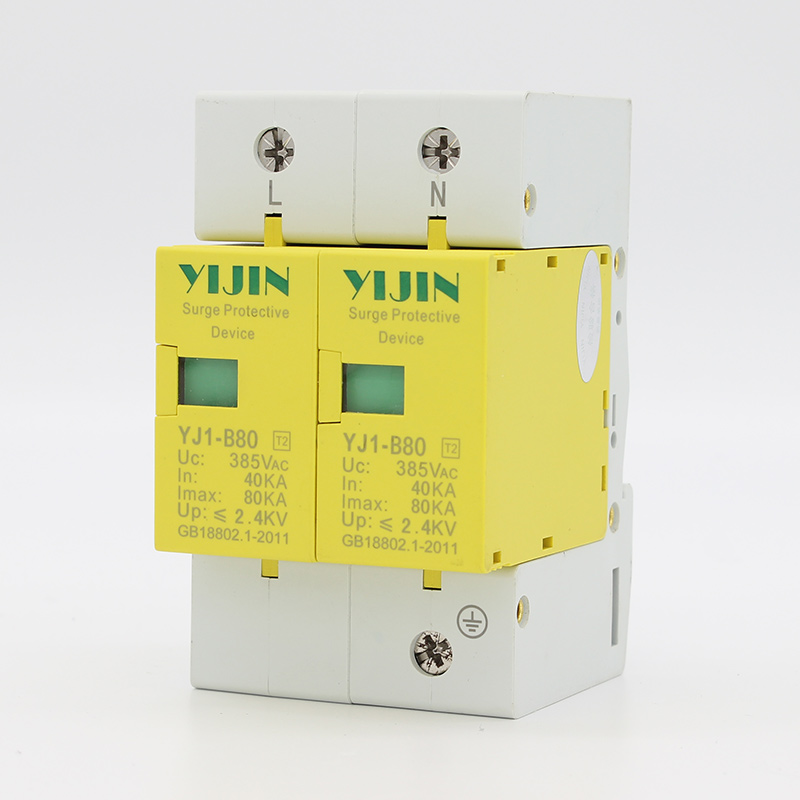

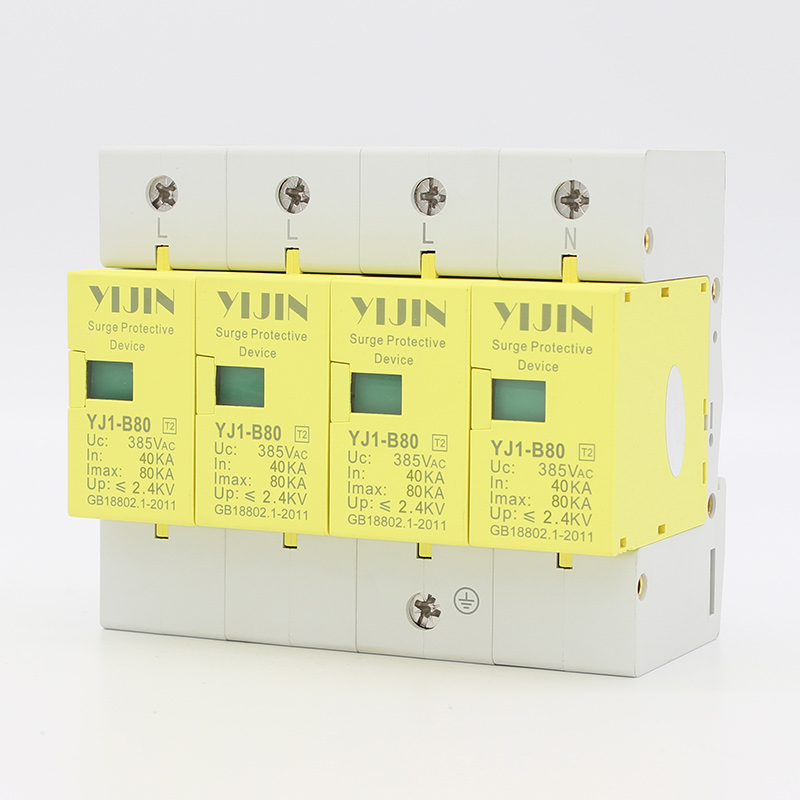

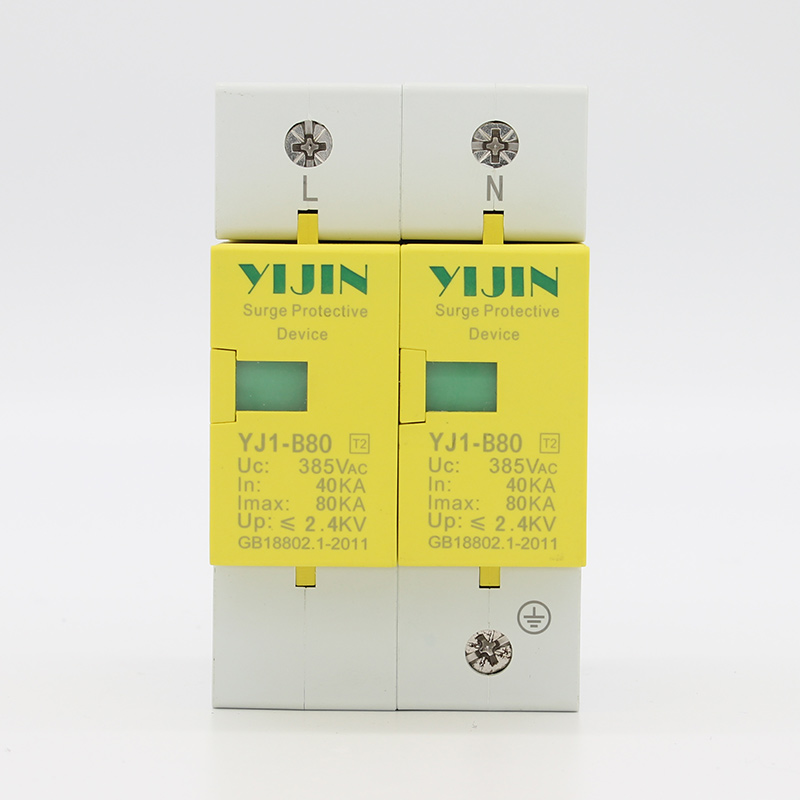

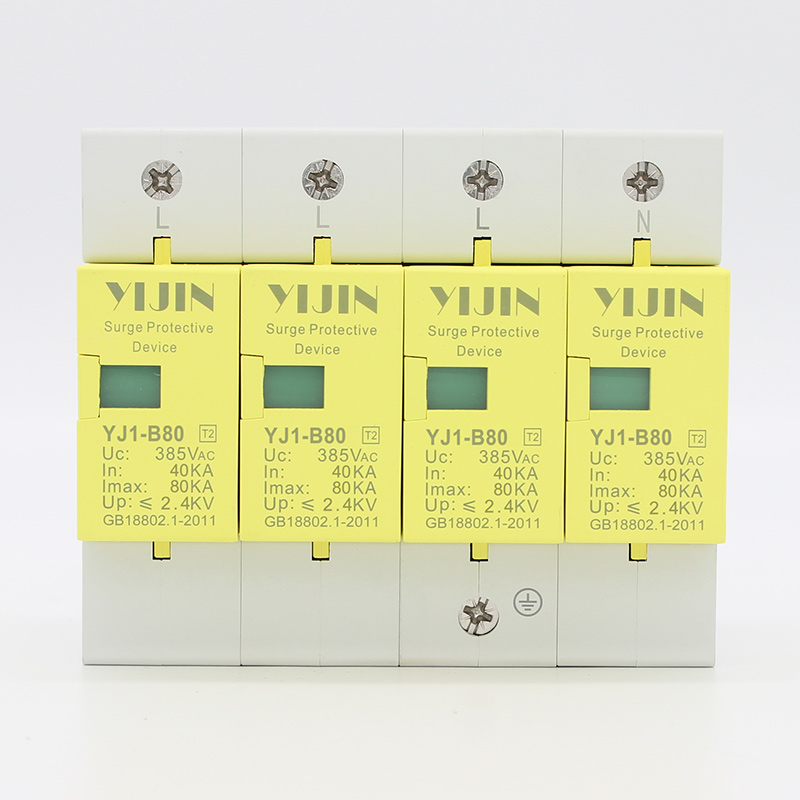

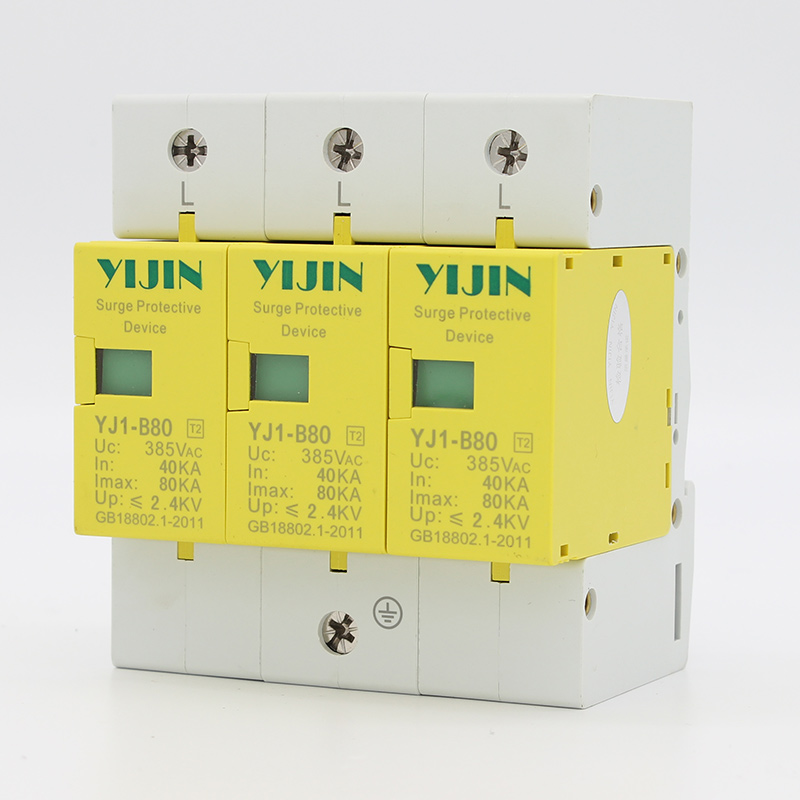

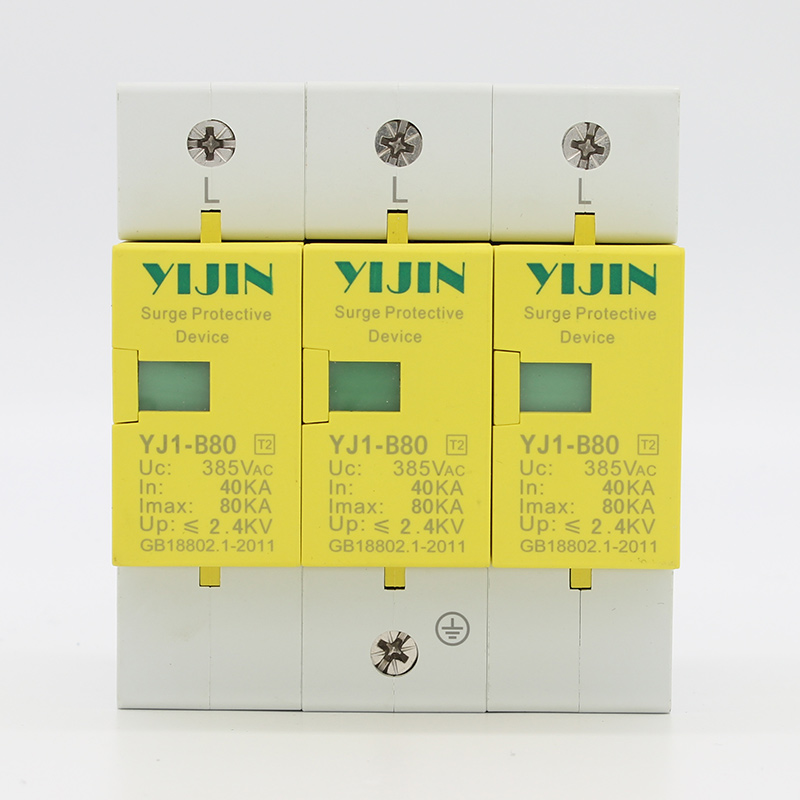

產品簡介

該系列電涌保護器適用于交流50Hz，380V及以下的TT，IT、TN-S、N-C-S等供電系統，可作為LPZ1，LP22與LP23區界面處的等電位連接。其設計依據符合IEC61643-1，GB18802.1，外殼設計安裝在35mm電氣導軌上，該產品內置失效脫離裝置，當電涌保護器因過流過熱、擊穿失效時，失效脫離裝置能自動的將其從電網上脫離，同時可視告警指示窗口由綠色（正常）變成紅色（故障）。

產品用途

YJ1系列模塊用于雷擊時等電位連接，安裝在LPZOB區與LPZ1區與LPZ2區交界處，通常安裝在樓層配電箱、計算機中心、電信機房、電梯控制室、變頻設備控制室、醫院手術室、監護室及裝有電子醫療設備場所的配電箱內，分散型小別墅

應將SPD安裝在住戶配電箱內。

產品設計和訂貨須知：用戶在產品設計和訂貨時，應詳細標明產品型號、數量。

產品特點

a、無需更換底座即可更換保護器單元；

b、最高可承受80kA（8/20μs）雷電流沖擊；

c、動作響應時間小于25納秒；

d、可視窗口顏色表示保護的工作狀態綠色（正常）、紅色（故障）。

e、高能電涌保護

f、遙信報警接口

g、失效檢測指示

h、標準模塊化安裝

i、反應速度：納秒級

j、內置瞬間過流斷路裝置

k、單模塊最大放電電流80kA（8/20μS)

l、內置過熱斷路裝置

m、插拔防誤設計

正常工作條件

1、周圍空氣溫度為:-40℃~+70℃，24小時內其平均值不超過+35℃。

2、海拔高度不超過2000m。

3、大氣條件安裝地點的空氣相對濕度在最高溫度為+40℃時不超過50%；在較低的溫度下可允許有較高相對濕度，最濕月的月平均最低溫度不超過+25℃，該月的平均最大相對濕度不超過90%。并考慮到因溫度變化發生在產品表面的凝露。

4、污染等級：2級。

5、安裝類別：類別Ⅱ

6、安裝方式：采用 國際標準導軌。

主要參數及技術性能

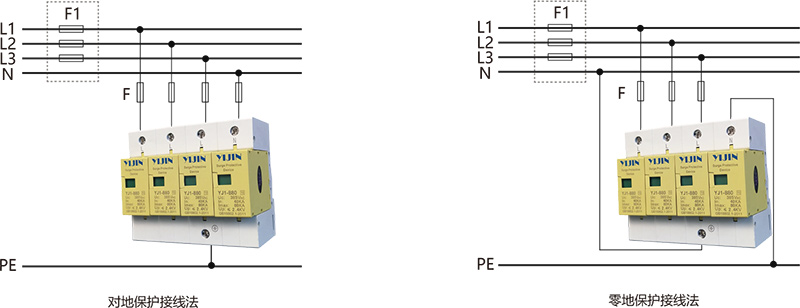

接線示意圖

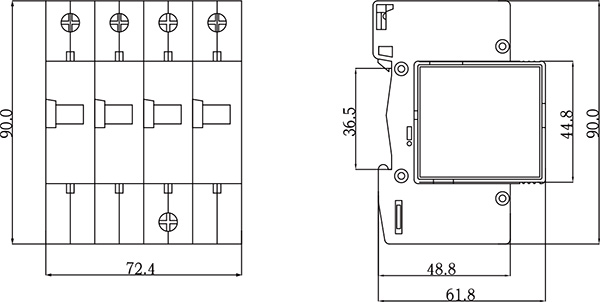

產品尺寸參數
