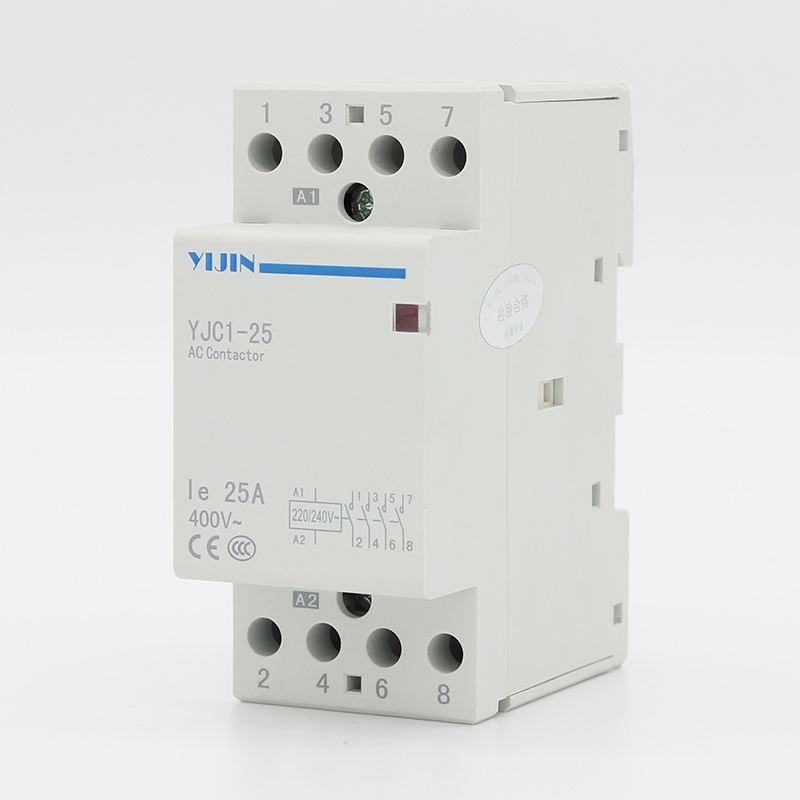

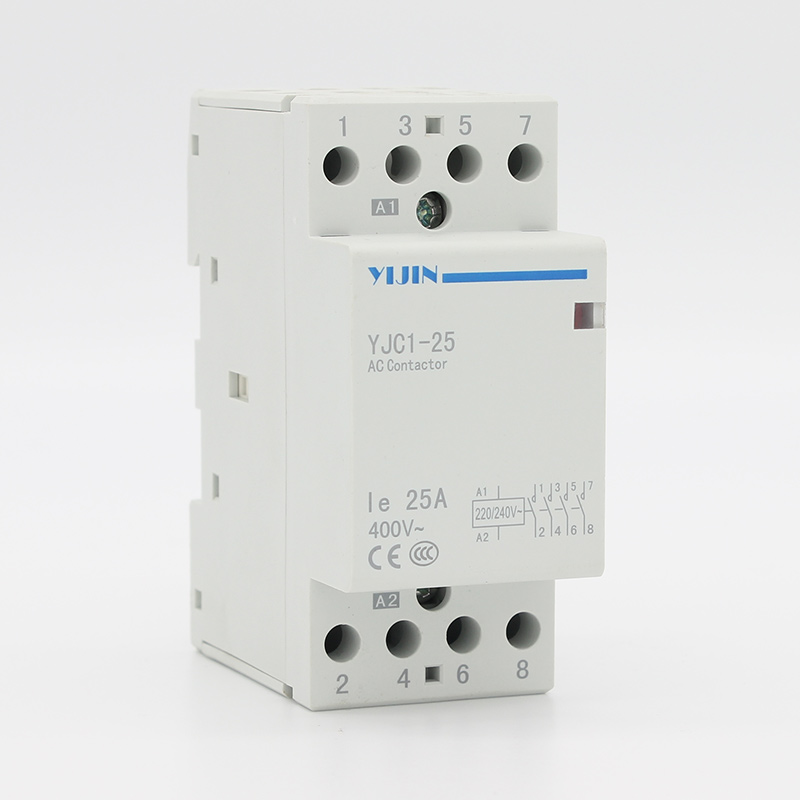

YJC1-25 4P模塊化用交流接觸器
YJC1-20/25/63家用交流接觸器(以下簡稱接觸器)、主要適用于交流50Hz(或60Hz)額定工作電壓230V的電力系統中，在AC-7a使用類別下，額定工作電壓至230V，額定工作電流63A的電路中作遠距離開關和主電路控制用。該產品主要使用于家用電器和類似用途的低感負載及家用電動機負載的控制。
本產品符合GB17885,IEC1095標準。
本產品符合GB17885,IEC1095標準。
使用范圍
YJC1-20/25/63家用交流接觸器(以下簡稱接觸器)、主要適用于交流50Hz(或60Hz)額定工作電壓230V的電力系統中，在AC-7a使用類別下，額定工作電壓至230V，額定工作電流63A的電路中作遠距離開關和主電路控制用。該產品主要使用于家用電器和類似用途的低感負載及家用電動機負載的控制。
本產品符合GB17885,IEC1095標準。
型號含義其分類
注:常規產品為常開，可訂制常閉產品。
正常工作條件及安裝條件
周圍空氣濕度為:-5℃-+40℃，24h內其平均值不超過+35℃
海拔高度不超過2000m。
大氣條件安裝地點的空氣相對濕度在最高溫度為+40℃時不超過50%:在較低的溫度下可允許有較高的相對濕度，最濕月的月平均最低溫度不超過+25℃℃，該月的平均最大相對濕度不超過90%并考慮到因溫度變化發生在產品表面的凝露。
污染等級:為污染等級2
安裝類別:為安裝類別III
安裝方式:采用“頂帽”形截面TH35-7.5型安裝軌。
技術參數
接觸器的額定絕緣電壓，約定發熱電流、使用類別及與其相對應的額定工作電流和控制功能見表1
| 使用類別代號 | 額定絕緣電壓(V) | 額定工作電壓(V) | 約定發熱電流(A) | 額定工作電流(V) | 控制功率(KW) |
| AC1、AC7aAC7b | 500 | 230V | 63 | 63/25 | 13/3.8 |
| AC1、AC7aAC7b | 500 | 230V | 40 | 40/15 | 8.4/2.4 |
| AC1、AC7aAC7b | 500 | 230V | 32 | 32/12 | 6.5/1.9 |
| AC1、AC7aAC7b | 500 | 230V | 25 | 25/8.5 | 5.4/1.5 |
| AC1、AC7aAC7b | 500 | 230V | 20 | 20/47 | 4/1.2 |
動作(操作)條件
在周圍空氣溫度-5℃℃-+40℃范圍內，對接觸器吸引線圈施以額定控制電源電壓Us，使其發熱至穩定狀態時。接觸器在(80%-110%)Us范圍內任何電壓下能可靠的閉合，其釋放電壓即不高于75%Us，又不低于20%Us。
接通和分斷能力見表2
| 使用類別 | 接通和分斷(通斷)條件 | 通電時間(S) | 間隔時間(S) | 操作循環次數 | ||
| le/te | Ur/Ue | Cosφ | ||||
| AC-1、AC-7a | 1.5 | 1.05 | 0.8 | 0.05 | 10 | 50 |
| AC-7b | 8 | 1.05 | 0.45 | 0.05 | 10 | 50 |
約定操作性能見表3
| 使用類別 | 接通條件 | 分斷條件 | 通電時間(S) | 間隔時間(S) | 操作循環次數 | ||||
| I/te U/Ue Cosφ | Ic/te Ur/Ue Cosφ | ||||||||
| AC-1 | 1.0 | 1.05 | 0.8 | 1.0 | 1.05 | 0.8 | 0.05 | 10 | 6000 |
| AC-7a | 1.0 | 1.05 | 0.8 | 1.0 | 1.05 | 0.8 | 0.05 | 10 | 30000 |
| AC-7b | 6.0 | 1.0 | 0.45 | 1.0 | 0.17 | 0.45 | 0.05 | 10 | 30000 |
機械壽命:接觸器的機械壽命不小于100萬次
電壽命:接觸器的電壽命不小于10萬次
外形尺寸圖
