適用范圍

AFDD電弧故障保護斷路器由小型斷路器和電弧故障保護模塊拼裝而成，具有過載、短路、電弧故障保護、漏電監測等保護功能。

AFDD電弧故障保護斷路器適用于交流50Hz，額定電壓230V，額定電流至63A及以下的線路中，用來對建筑物及類似用途的線路進行過電流保護，同時可弧故障、并聯電弧故障和串聯電弧故障進行的保護。在一定程度減少火災安以提前檢測到因電器裝置破裂或電線老化等引起的很多火災風險，對接地電全事故的發生，對人民的生命和財產安全提供了有效的保護。

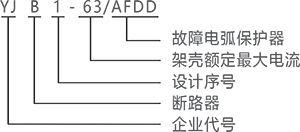

型號含義

產品特點

電弧故障保護功能;

短路、過載、漏電保護.

窗口指示、漏電流測試。.

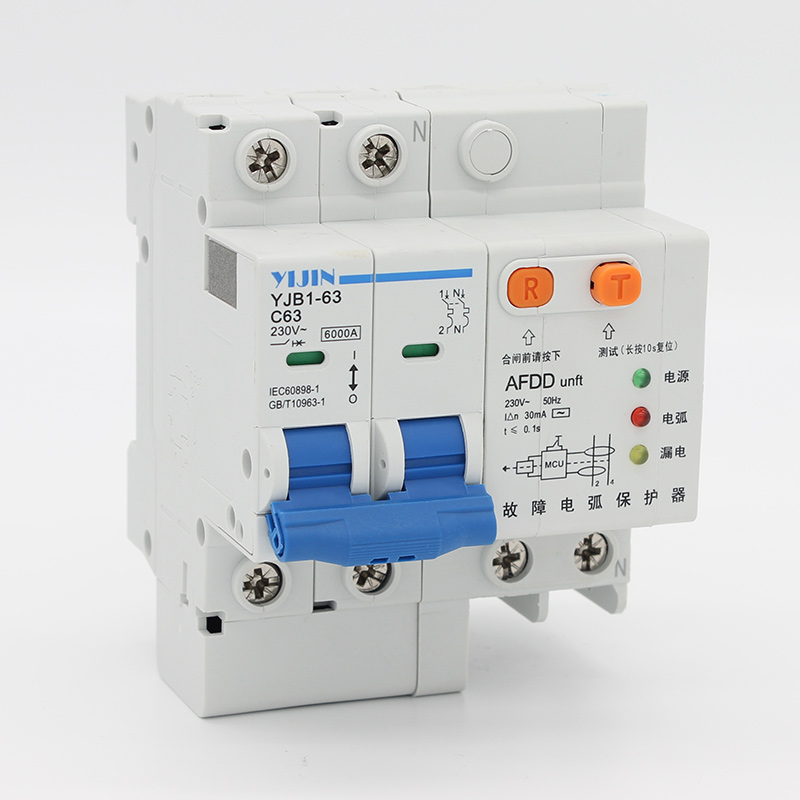

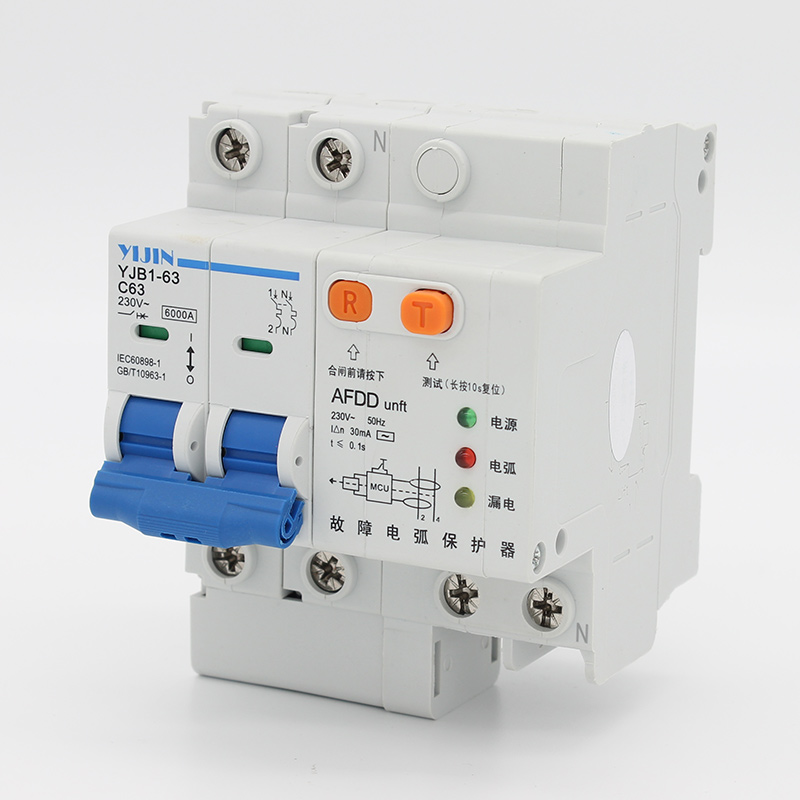

YJB1-63AFDD系列電弧故障保護器是一種新型的用電保護裝置。由斷路器、脫扣機構、電弧檢測模塊構成，具有短路保護、過載保護、漏電保護(選配)和電弧故障保護的功能。采用新的電路保護技術，當線路中出現故障電弧時，能及時檢測并識別后切斷電路，防止因故障引起的火災，可有效避免電氣火災的發生。

使用場景

住宅、幼兒設施、老年設施、殘疾人設施等，人員長期逗留的場所

存儲可燃、易燃物品的場所，如木材廠、易燃品倉庫等;

博物館、圖書館、展覽館等，珍藏或展出貴重物品的場所;

商場、超市、酒店等人員密集場所。

正常工作條件

1、周圍空氣溫度

a.上限值不超過+40℃。

b.下限值不低于-4℃。

c.24h內平均值不超過+30℃。

d.極限使用溫度-40℃~+75℃。

2、海拔高度

安裝地點的海拔高度不超過2000米，

3、大氣條件

a.在周圍空氣溫度為+35℃時，空氣相對濕度不超過50%，在較低溫度下可以有較高的相對濕度。

b.最濕月的月平均最低溫度在20℃時，月平均相對濕度為90%。

c.已考慮到因溫度變化而發生在產品表面上的凝露。

4、污染等級

保護器使用的污染等級為2級。

5、安裝類別

安裝類別為II、III類。

主要參數及技術性能

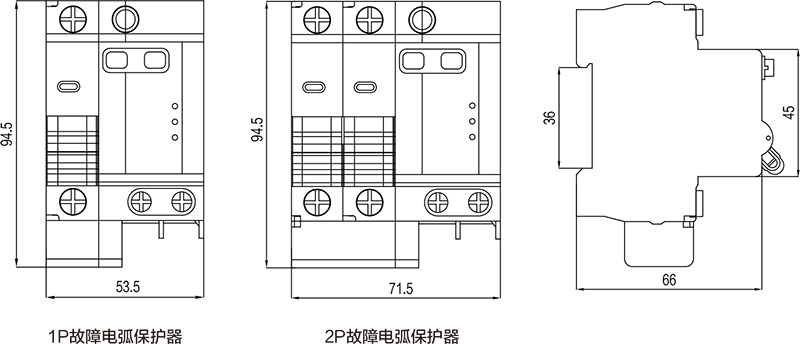

產品尺寸

用于涉電維修安裝，務必確保操作人員持有電工類作業資質并采取必要的斷電、絕緣防護措施。
