適用范圍

KG316TG時控開關適用于交流50/60Hz電壓220V及以下控制電路中，作延時定時元件。可按預定的時間接通或斷開各種控制電路的電源，適用適用于交流50/60Hz電壓220V及以下控制電路中，作延時定于路燈、霓虹燈、廣告招牌燈、廣播電視設備以及各種家用電器。

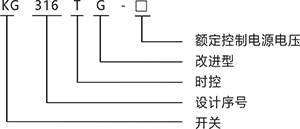

型號含義

結構特征

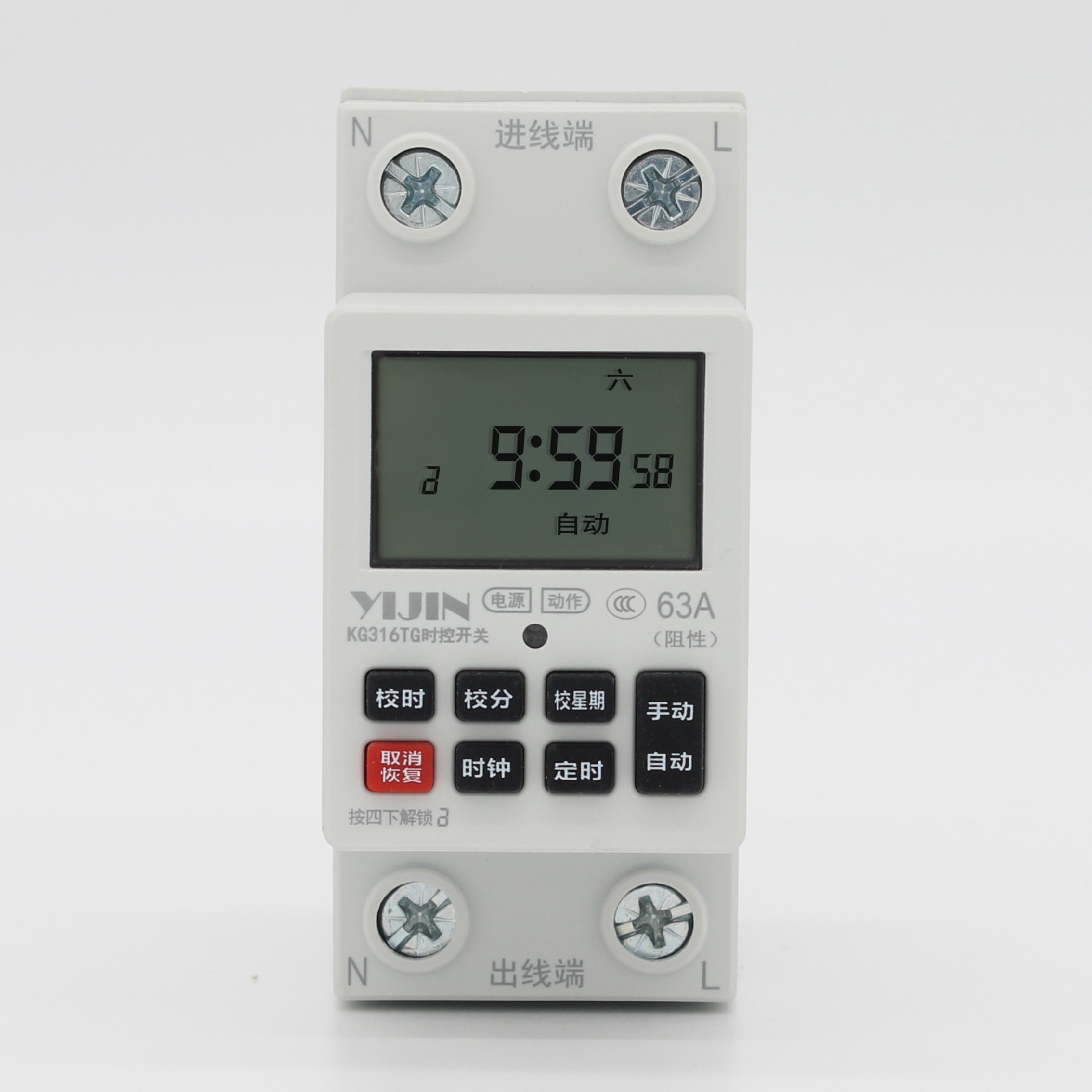

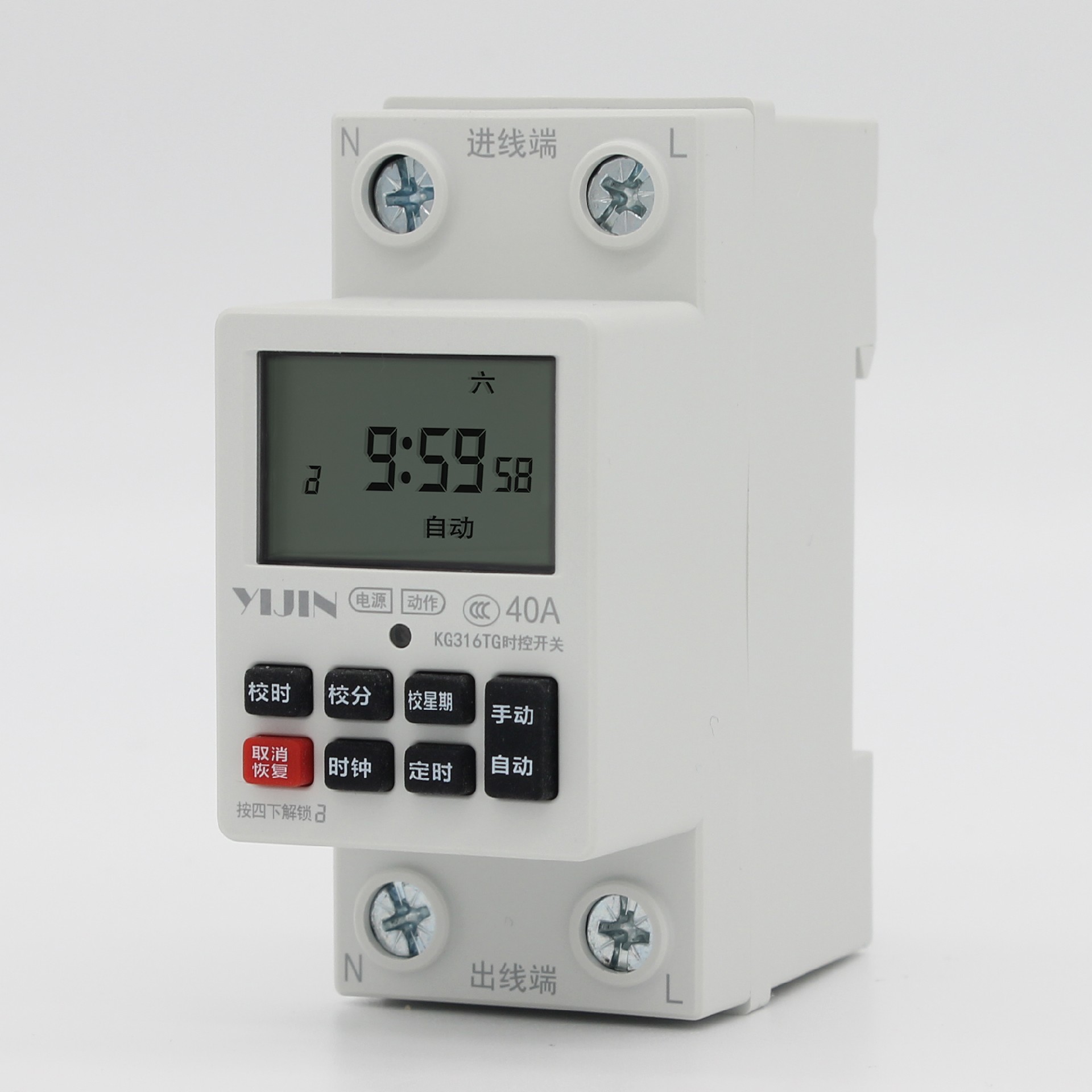

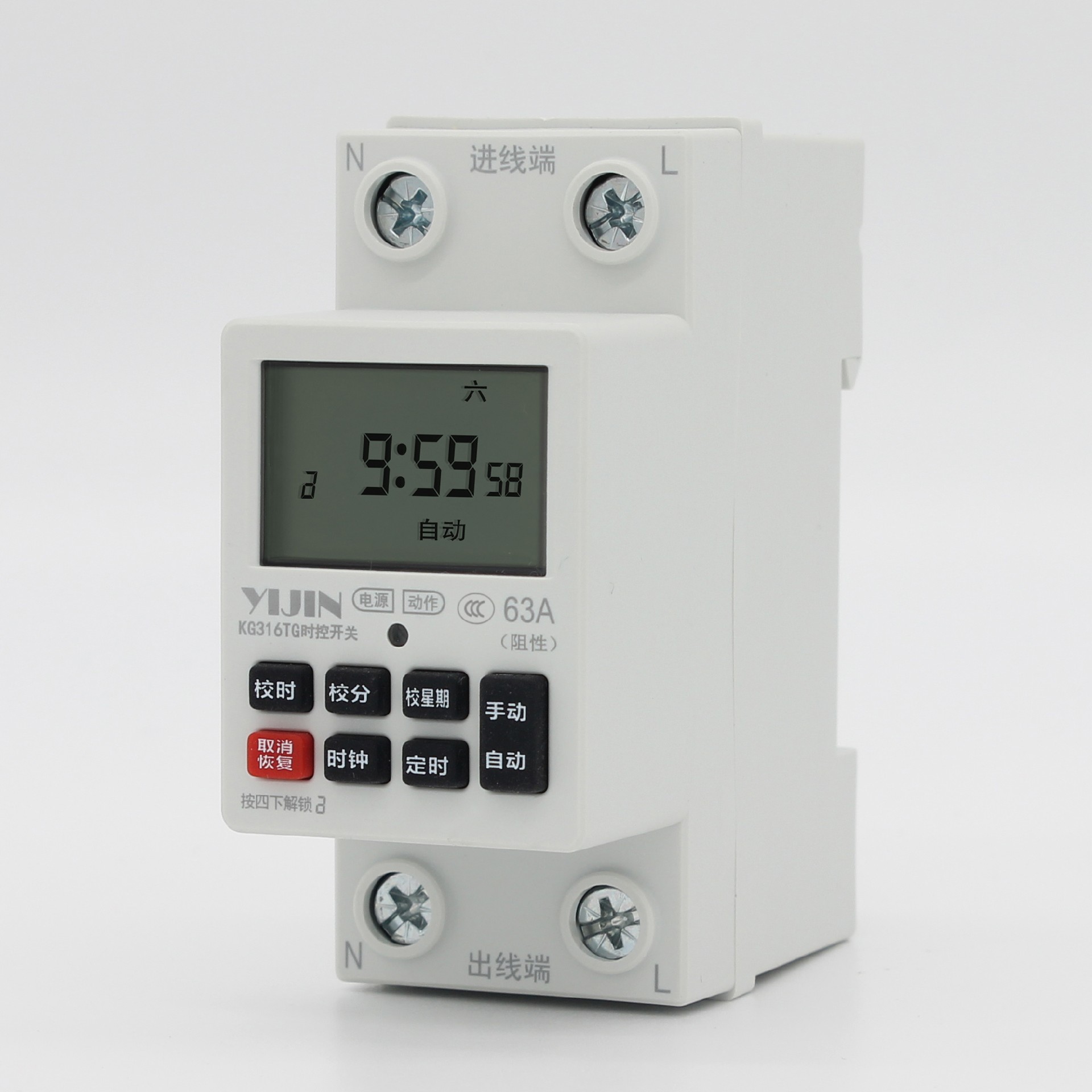

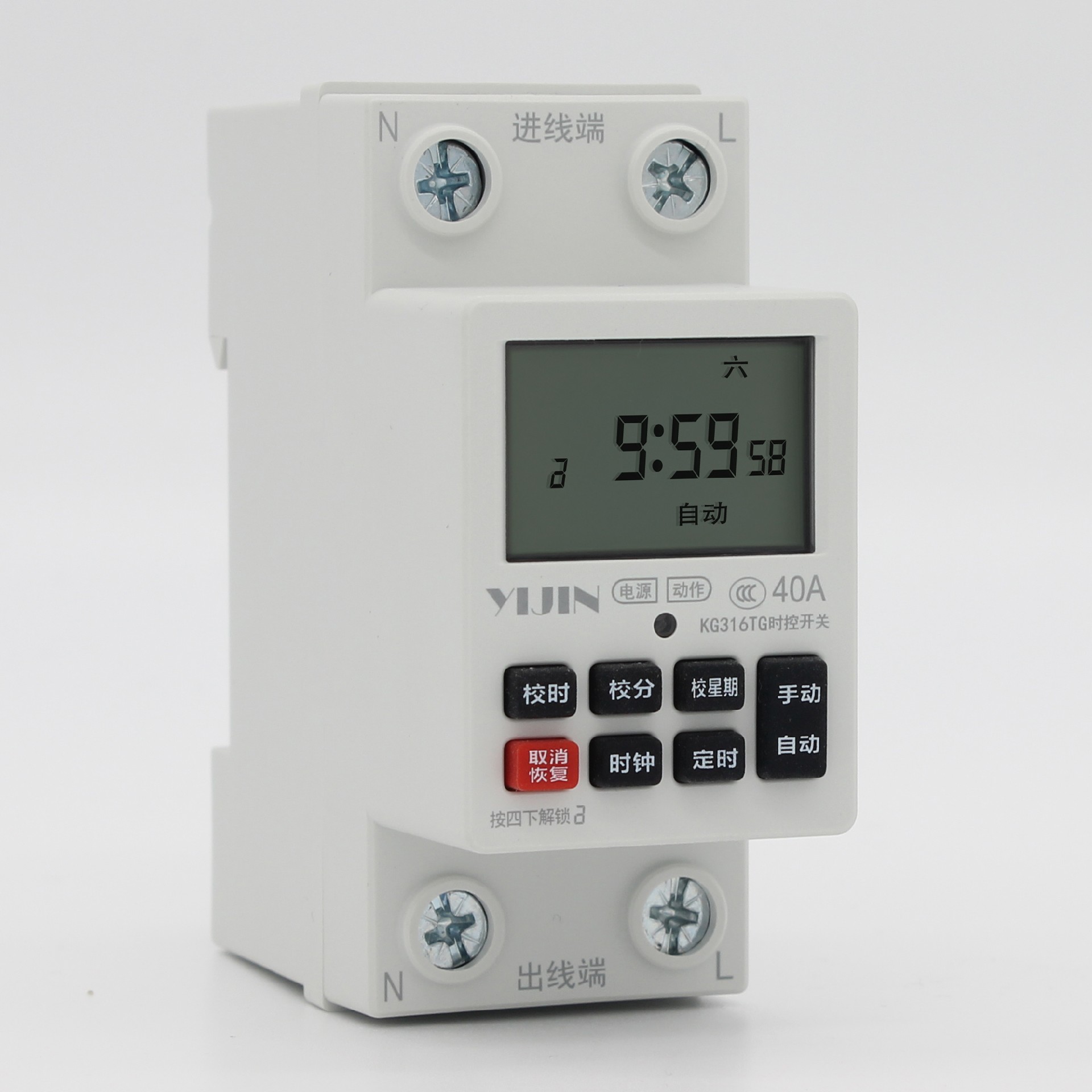

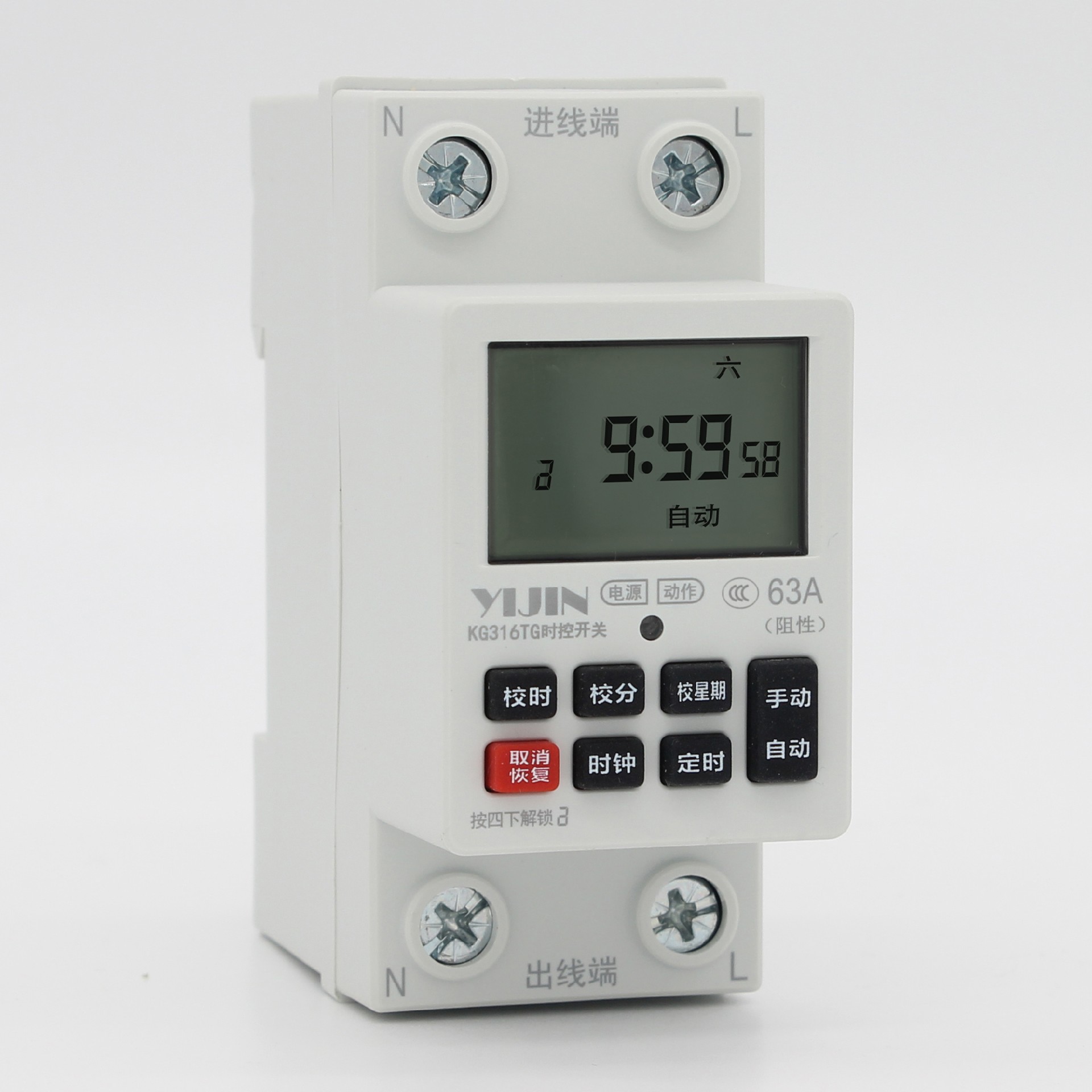

本公司KG316TG時控開關采用八位微處理器芯片，直接封裝在PCB板上，外圍使用貼片元件、表面安裝，LCD液晶顯示屏，大功率繼電器輸出；體積小巧。

正常工作條件

使用環境：海拔高度不超過2000米；周圍環境溫度不高于+40℃及不低于-5℃；額定控制電源電壓變化范圍為85%-110%額定電壓；在無嚴重震動和爆炸危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體與塵埃；在雨雪侵襲不到的地方。

主要技術參數

1、額定絕緣電壓Ui: AC250V

2、額定沖擊耐受電壓Uimp: (40A):AC 1.5kV (63A):AC 2.5kV (80A):AC 3kV

3、額定控制電源電壓Us: AC220V;

4、污染等級: 3；

5、外殼防護等級: IP20；

6、40A負載功率： (阻性負載: 6KW；感性負載: 1.8KW；電機負載: 1.2KW；燈負載: 0.9KW)；

     63A負載功率：(阻性負載: 9KW；感性負載: 2.7KW；電機負載: 1.8KW；燈負載: 1.35KW)；

     80A負載功率：(阻性負載: 12KW；感性負載: 3.6KW；電機負載: 2.4KW；燈負載: 1.8KW)

7、每天走時誤差: 小于或等于±2秒；

8、每天可設置16次開、16次關動作；

9、開關時間可按天循環或按周循環；

10、最長時間控制為168小時，最短時間控制為1分鐘；

11、機械壽命：大于或等于100萬次；

12、電壽命：大于或等于10萬次；

13、與短路保護器（SCPD）的協調配合即可，繼電器在短路條件下不應對人及設備引起危害，在未修理或更換零件前，不允許繼續使用。

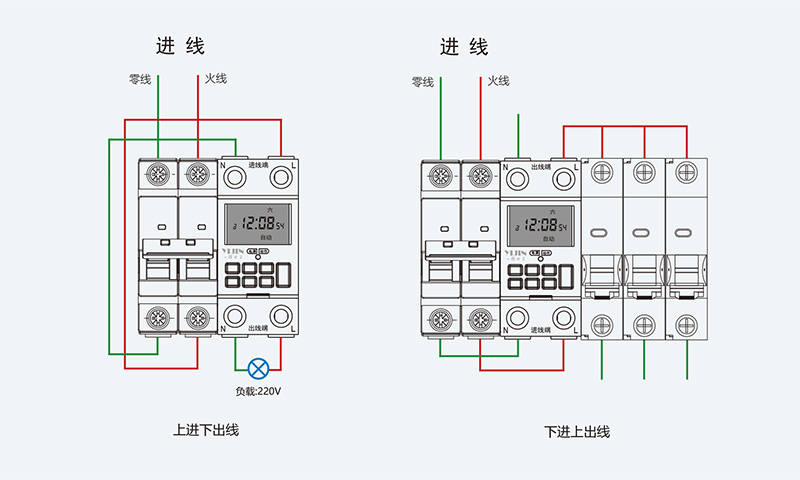

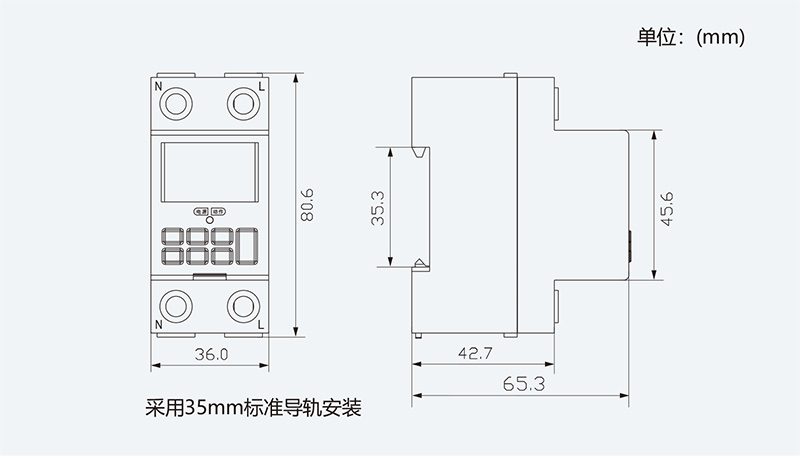

產品外形及接線圖

安裝使用操作

長按“取消/恢復”鍵開機

不操作鍵盤時15秒鐘自動上鎖，左下角顯示標志“ ”。

開鎖：連按4次“取消/恢復”鍵，自動開鎖，標志“ ”消失。

分別按“校星期”、“校時”、“校分”，調整北京時間。

設定開關時間。

時鐘自動校時功能

在解鎖狀態下，先按住“取消/恢復”鍵，同時按“時鐘”鍵顯示“7d=00”進入時鐘自動校時功能，表示一周需要調整的時間為秒“7d=-xx”表示自動減少，7d=xx表示自動增加，最大調整范圍為28秒。按“校星期”鍵調整每周所需調整的時間，按“時鐘”鍵返回。設定完成后，它會在每周六的00：31分30秒自動增加或減少時間。

操作注意事項

為防止強電流下觸點發熱，接線時務必擰緊接線柱上的螺絲。

嚴禁帶電安裝、拆卸產品。

如長期不使用同時按下“校時”“校分”鍵3秒，進入休眠狀態；解除休眠狀態，按住“取消/恢復”鍵5秒，重新進入使用(注：休眠狀態下，原設定數據全部清除，重新開機后進入出廠狀態)。

對可能造成重大經濟損失或人身安全的設備，設計時請務必使技術特性和性能數值有足夠余量，同時應該采用二重電路保護等安全措施

常見故障及排除方法

1、通電工作后的時控開關工作不正常，檢查時控開關時段設定是否符合所需要求，以及星期的設定，是否設定在“自動”的位置。

2、時控開關到設定時間輸出指示燈亮，但繼電器不轉換。

檢查電源電壓是否過低。

3、燒壞產品

檢查供電電源是否超出產品額定電源電壓，電源線是否接錯。

4、故障排除

當產品出現故障后，首先斷開電源，按接線圖正確接線，檢查線路無誤后按操作注

意事項操作。確屬產品本身質量問題的產品，請與當?shù)亟?jīng)銷公司或本公司聯系。

運輸與貯藏

產品貯存和運輸過程不受到雨雪的侵襲及擠壓，在貯存時應放置在空氣流通，相對濕度不超過85%，溫度下限為-25℃，溫度上限為+55℃。
