使用范圍

本系列斷路器附件是我公司專為西門子系列斷路器配套設計的輔助功能原件，實現(xiàn)線路的遠程脫扣控制、分合狀態(tài)指示功能

主要技術參數(shù)

產(chǎn)品概述

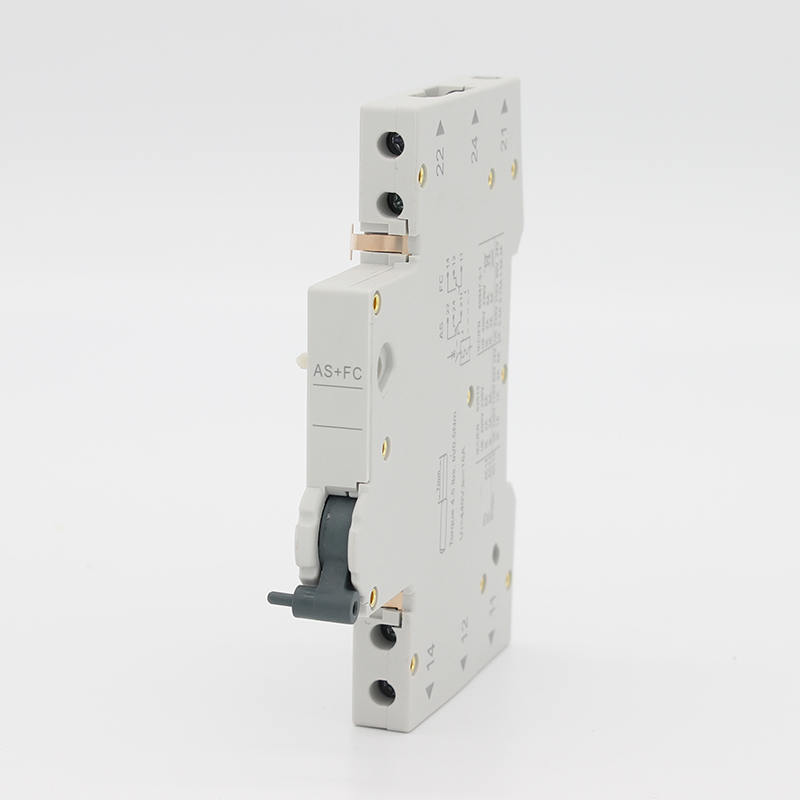

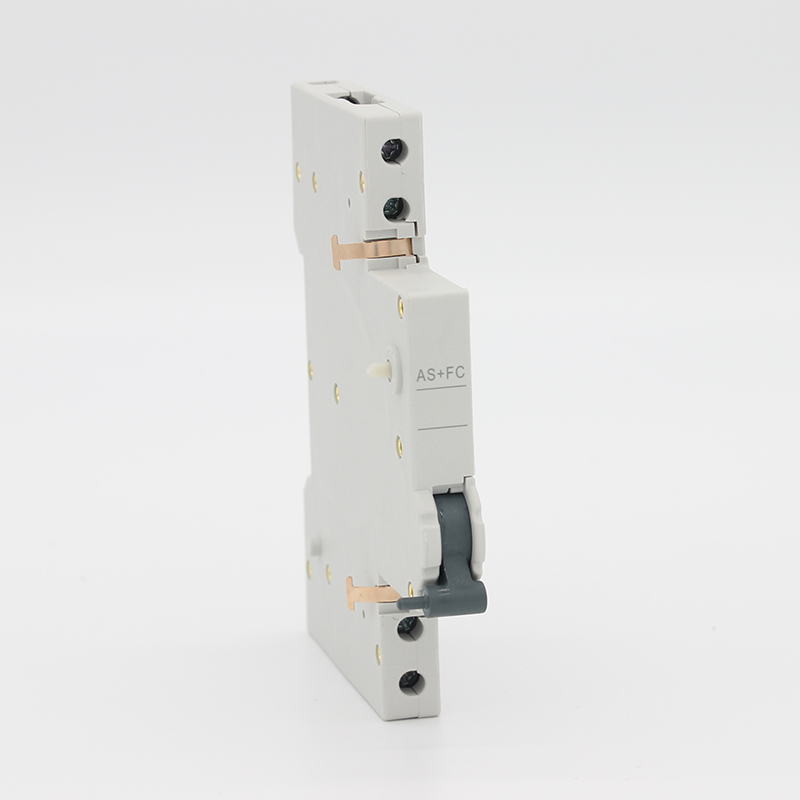

OF/SD(AS+FC)輔助報警一體式觸頭

動作特性：:

當報警觸頭分閘時，11、12端子接通;

當報警觸頭合閘時，11、14 端子接通;

當輔助觸頭分閘時，21、22端子接通;

當輔助觸頭合閘時，21、24 端子接通;

當報警觸頭合閘后人為使手柄分閘時,11、14端子仍然接通;當報警觸頭合閘后拼裝的斷路器故障脫扣分閘時,11、14 端子斷開,11、12端子接通;
