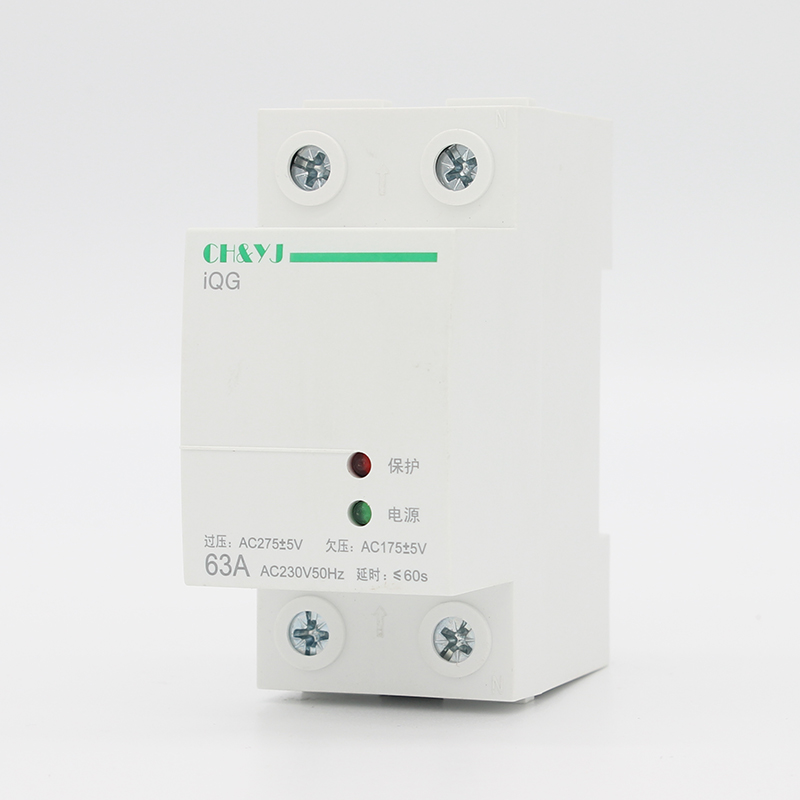

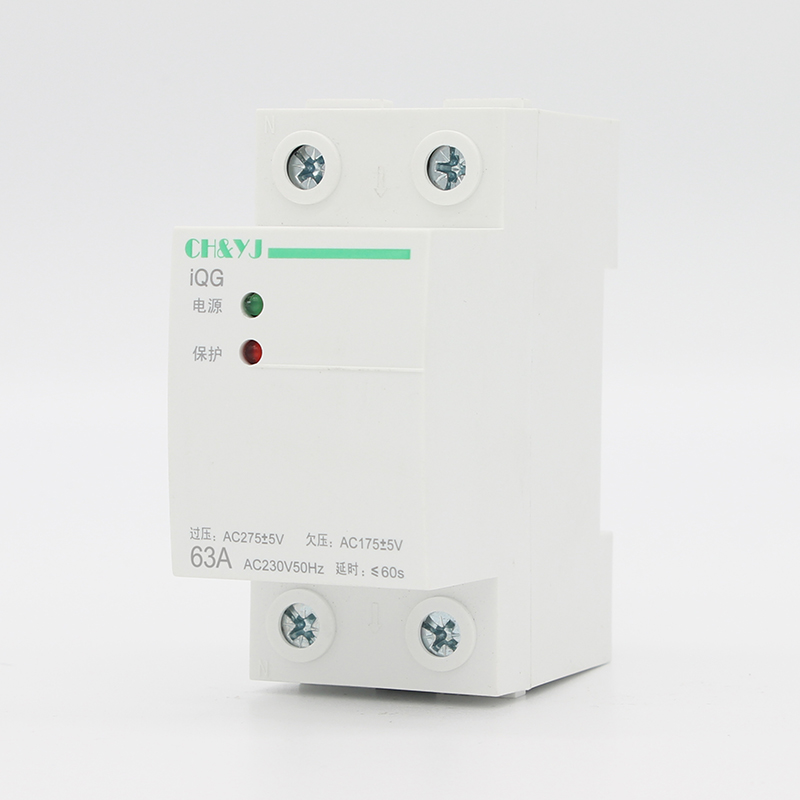

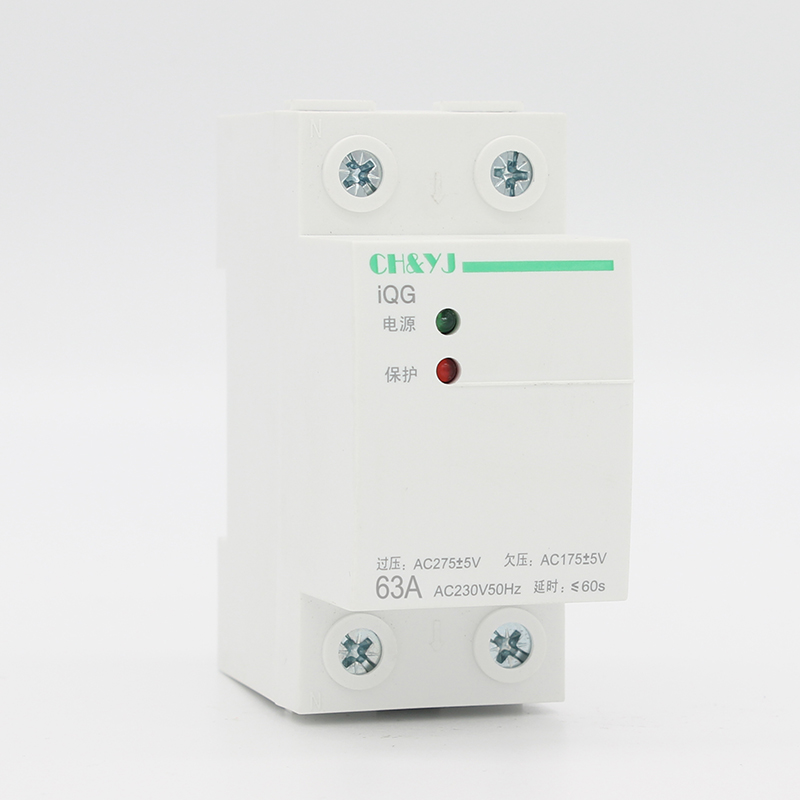

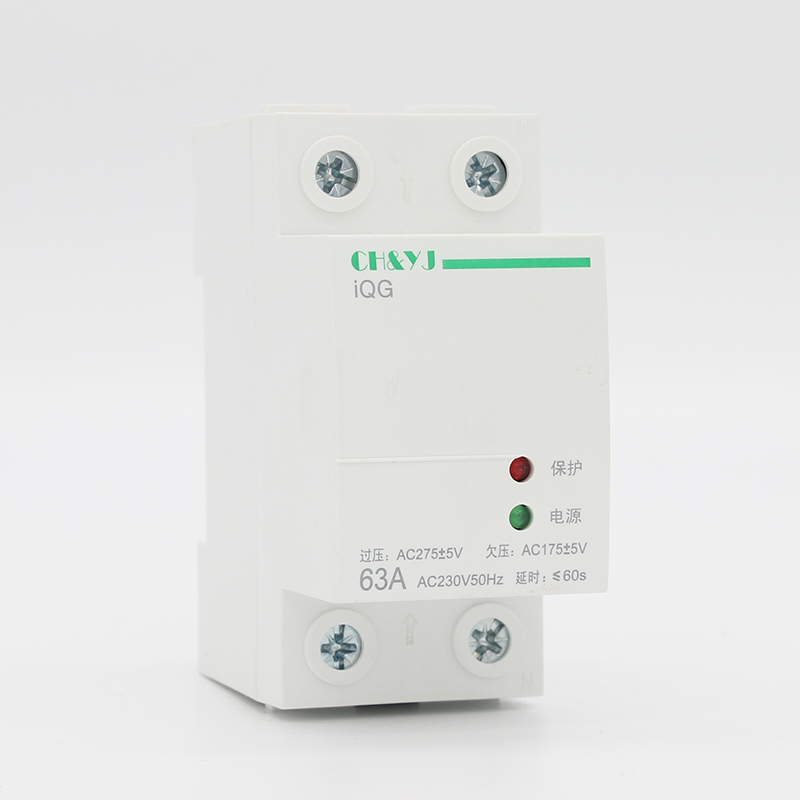

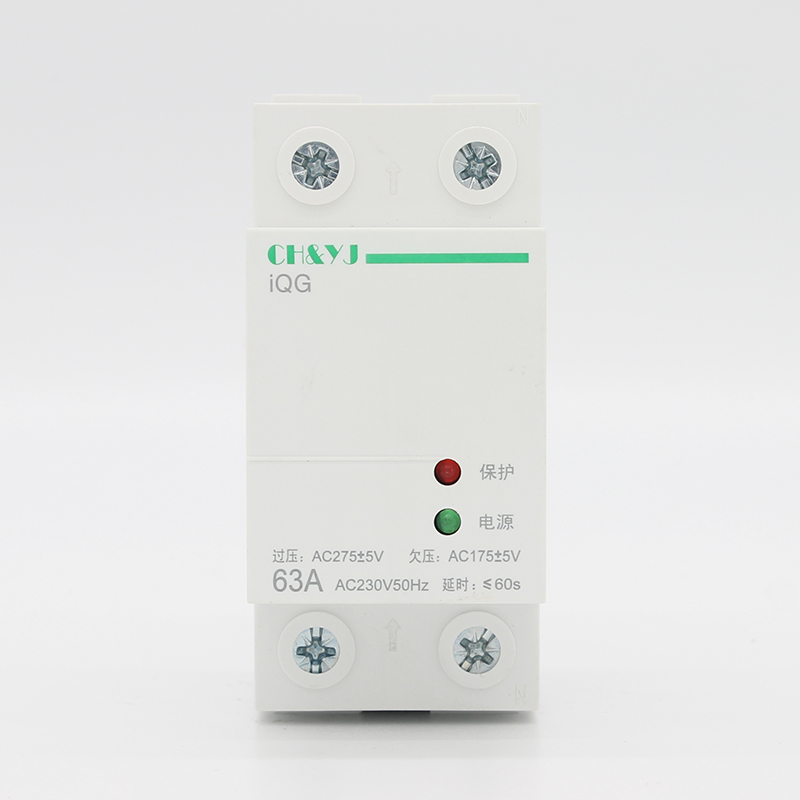

產品概述

iQG自恢復式過欠壓保護器是新型智能保護電器，該產品采用模數化標準設計，當供電線路出現過電壓，欠電壓時，保護器能在持續高壓沖擊下迅速、安全地切斷電路，避免異常電壓送入終端電器造成事故的發生，當電壓恢復正常位，保護器將在規定時間內自動接通電路，確保終端電器在無人值守情況下正常運行。iQG自恢復式過欠壓保護器適用于交流電壓230V/400V，頻率50Hz，額定工作電流80A及以下的用戶或負載，用于住宅分戶箱內。

主要功能:過欠壓保護功能

符合標準:JB/T 12762

型號含義

技術參數

安裝和接線

安裝前先檢查產品標志與所使用的條件是否相符

按產品標識進線端，出線端正確接線(負載電流應不大于產品的額定電流值)

N極不能接錯，且必須可靠接線，否則保護器不能正常工作

其他

保護器第一次通電時需要延時30s+10s后，給負載正常供電保護器N線為零，L為火線，不能接錯

接線方式為:上進線下出線或下進線上出線，在使用前請擰緊卡線螺釘，防止接觸不良而損壞產品

LED指示:綠燈常亮--正常紅燈常亮--保護

過欠壓必須接零，當線路斷零或斷任意一相火線時保護器起到保護

3P+N產品過壓或欠壓后，三相對零線均在恢復值才能恢復正常工作

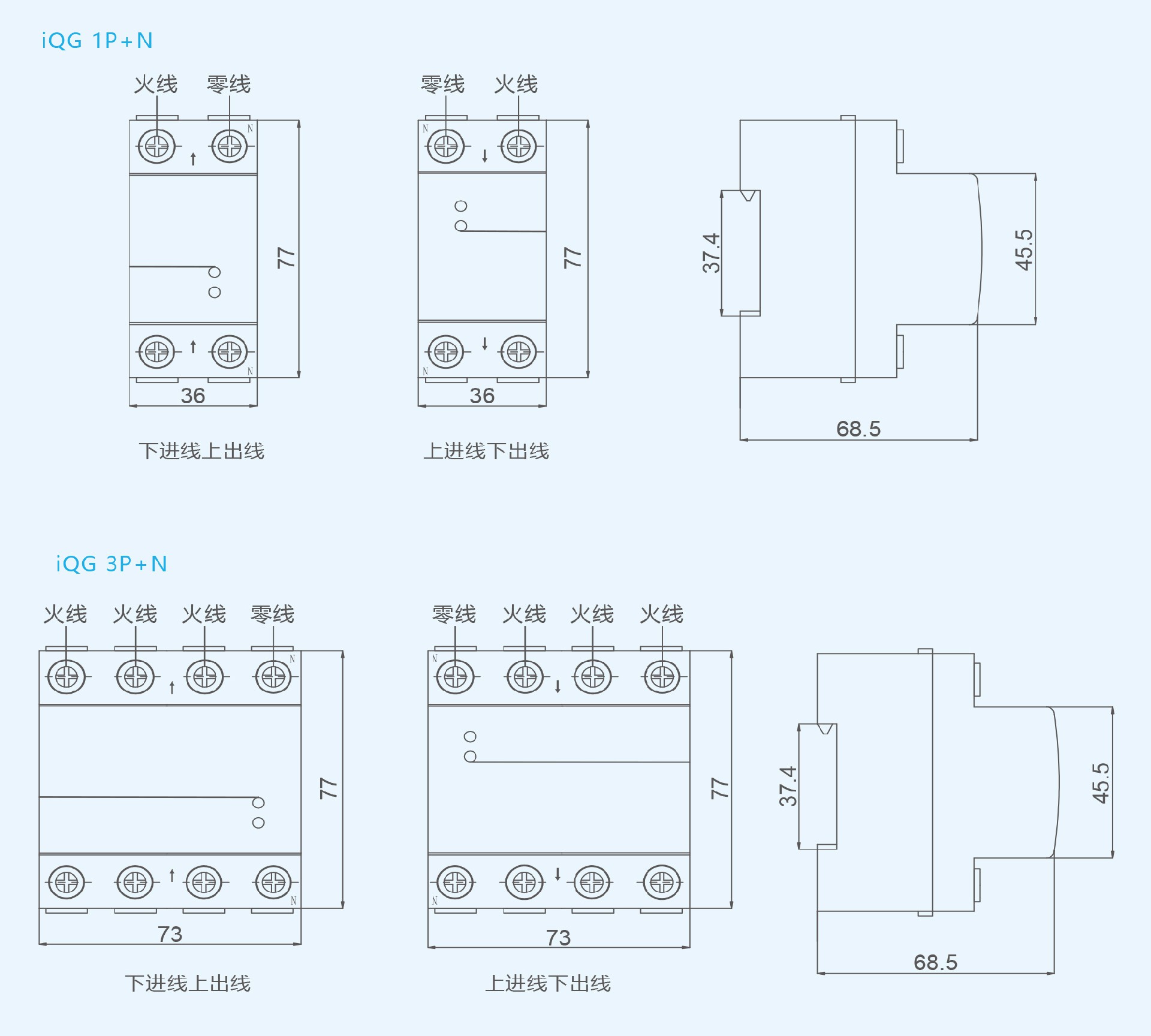

外形及安裝尺寸
